流動性

2.1熱塑性塑料流動性大小，一般可從分子量大小、熔融指數(shù)、阿基米德螺旋線流動長度、表現(xiàn)粘度及流動比（流程長度/塑件壁厚）等一系列指數(shù)進行分析。分子量小，分子量分布寬，分子結構規(guī)整性差，熔融指數(shù)高、螺流動長度長、表現(xiàn)粘度小，流動比大的則流動性就好，對同一品名的塑料必須檢查其說明書判斷其流動性是否適用于注塑成型。按模具設計要求大致可將常用塑料的流動性分為三類：

①流動性好 PA、PE、PS、PP、CA、聚（4）甲基戍烯；

②流動性中等 聚苯乙烯系列樹脂（如ABS、AS）、PMMA、POM、聚苯醚；

③流動性差 PC、硬PVC、聚苯醚、聚砜、聚芳砜、氟塑料。

2.2各種塑料的流動性也因各成型因素而變，主要影響的因素有如下幾點：

①溫度料溫高則流動性增大，但不同塑料也各有差異，PS（尤其耐沖擊型及MFR值較高的）、PP、PA、PMMA、改性聚苯乙烯（如ABS、AS）、 PC、CA等塑料的流動性隨溫度變化較大。對PE、POM、則溫度增減對其流動性影響較小。所以前者在成型時宜調節(jié)溫度來控制流動性。

②壓力注塑壓力增大則熔融料受剪切作用大，流動性也增大，特別是PE、POM較為敏感，所以成型時宜調節(jié)注塑壓力來控制流動性。

③模具結構澆注系統(tǒng)的形式，尺寸，布置，冷卻系統(tǒng)設計，熔融料流動阻力（如型面光潔度，料道截面厚度，型腔形狀，排氣系統(tǒng)）等因素都直接影響到熔融料在型腔內(nèi)的實際流動性，凡促使熔融料降低溫度，增加流動性阻力的則流動性就降低。模具設計時應根據(jù)所用塑料的流動性，選用合理的結構。成型時則也可控制料溫，模溫及注塑壓力、注塑速度等因素來適當?shù)卣{節(jié)填充情況以滿足成型需要。

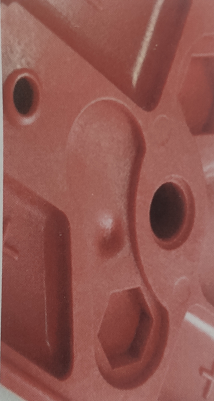

塑料產(chǎn)品填充不足缺陷解釋

塑料加工時塑料制品填充不足(缺料、短射)是指熔融塑料在注射時，未完全填充滿模具型腔內(nèi)某個角落，即產(chǎn)品未填充完整、缺少一部分的狀態(tài)。材料流動末端出現(xiàn)部分不完整現(xiàn)象或一模出多穴產(chǎn) 品中有一部分填充不滿，特別是薄壁區(qū)、薄筋位、深筋位或流動路徑的末端區(qū)域。填充不足這種缺陷在大尺寸產(chǎn)品

注塑塑料加工開裂在加工方面的原因是什么？

加工方面：（1）加工壓力過大、速度過快、充料愈多、注射、保壓時間過長，都會造成內(nèi)應力過大而開裂。（2）調節(jié)開模速度與壓力防止快速強拉制件造成脫模開裂。（3）適當調高模具溫度，使制件易于脫模，適當調低料溫防止分解。（4）預防由于熔接痕，塑料降解造成機械強度變低而出現(xiàn)開裂。（5）適

模具的保養(yǎng)幾大要點？

模具保養(yǎng)1、加工企業(yè)首先應給每副塑料模具配備履歷卡，詳細記載、統(tǒng)計其使用、護理(潤滑、清洗、防銹)及損壞情況，據(jù)此可發(fā)現(xiàn)哪些部件、組件已損壞，磨損程度大小，以提供發(fā)現(xiàn)和解決問題的信息資料，以及該模具的成型工藝參數(shù)、產(chǎn)品所用材料，以縮短模具的試車時間，提高生產(chǎn)效率。2、加工企業(yè)應在注塑機、模具正常運轉情況

塑料制品開裂在材料方面的原因是什么？

塑料制品開裂在材料方面的原因：（1）再生料含量太高，造成制件強度過低。（2）濕度過大，造成一些塑料與水汽發(fā)生化學反應，降低強度而出現(xiàn)頂出開裂。（3）注塑加工廠注意這個材料本身不適宜正在加工的環(huán)境或質量欠佳，受到污染都會造成開裂。

模具的設計要素有哪些？

模具設計和制造與塑料注塑加工有密切關系。塑料加工的成敗，很大程度上取決于模具設計效果和模具制造質量，而塑料模具設計又以正確的塑料制品設計為基礎。塑料模具設計要考慮的結構要素有:①分型面，即模具閉合時凹模與凸模相互配合的接觸表面。它的位置和形式的選定，受制品形狀及外觀、壁厚、成型方法
