填充階段

      塑料制品廠在加工塑料產(chǎn)品時的填充是整個注塑循環(huán)過程中的第一步，時間從模具閉合開始注塑算起，到模具型腔填充到大約95%為止。理論上，填充時間越短，成型效率越高，但是實際中，成型時間或者注塑速度要受到很多條件的制約。

高速填充。高速填充時剪切率較高，塑料由于剪切變稀的作用而存在粘度下降的情形，使整體流動阻力降低；局部的粘滯加熱影響也會使固化層厚度變薄。因此在流動控制階段，填充行為往往取決于待填充的體積大小。即在流動控制階段，由于高速填充，熔體的剪切變稀效果往往很大，而薄壁的冷卻作用并不明顯，于是速率的效用占了上風。

低速填充。熱傳導控制低速填充時，剪切率較低，局部粘度較高，流動阻力較大。注塑加工由于熱塑料補充速率較慢，流動較為緩慢，使熱傳導效應較為明顯，熱量迅速為冷模壁帶走。加上較少量的粘滯加熱現(xiàn)象，固化層厚度較厚，又進一步增加壁部較薄處的流動阻力。

由于噴泉流動的原因，在流動波前面的塑料高分子鏈排向幾乎平行流動波前。因此兩股塑料熔膠在交匯時，接觸面的高分子鏈互相平行；加上兩股熔膠性質(zhì)各異（在模腔中滯留時間不同，溫度、壓力也不同），造成熔膠交匯區(qū)域在微觀上結(jié)構(gòu)強度較差。在光線下將零件擺放適當?shù)慕嵌扔萌庋塾^察，可以發(fā)現(xiàn)有明顯的接合線產(chǎn)生，這就是熔接痕的形成機理。熔接痕不僅影響塑件外觀，同時由于微觀結(jié)構(gòu)的松散，易造成應力集中，從而使得該部分的強度降低而發(fā)生斷裂。

      一般而言，在高溫區(qū)產(chǎn)生熔接的熔接痕強度較佳，因為高溫情形下，高分子鏈活動性較佳，可以互相穿透纏繞，此外高溫度區(qū)域兩股熔體的溫度較為接近，熔體的熱性質(zhì)幾乎相同，增加了熔接區(qū)域的強度；反之在低溫區(qū)域，熔接強度較差。

注塑產(chǎn)品出現(xiàn)尺寸差異的缺陷及解決方案

塑料制品廠在注塑產(chǎn)品出現(xiàn)尺寸差異的缺陷及解決方案分析，注塑塑料件缺陷的特征注塑過程中重量尺寸的變化超過了塑料模具、注塑機、塑料組合的生產(chǎn)能力。可能出現(xiàn)問題的原因缺陷：輸入射料缸內(nèi)的塑料不均。射料缸溫度或波動的范圍太大。注塑機容量太小。注塑壓力不穩(wěn)定。.螺桿復位不穩(wěn)定。運

鋁模具的優(yōu)缺點是什么？

1. 重量輕。由于其密度只有一般模具鋼的36％，故運動慣性比較低，在生產(chǎn)過程中加，減速度均比較容易，能減低機器及模具的損耗。2. 機械加工容易及尺寸穩(wěn)定性高。其切削速度比一般模具鋼快6倍以上，故大量減低模具加工時間，令模具可更快進行生產(chǎn)。3. 卓越的熱傳導率。其熱傳

塑料產(chǎn)品兩側(cè)變形的原因分析

塑料制品的翹曲變形是塑料件常見的成型質(zhì)量缺陷。 塑料件的題曲變形主要是因為塑料件受到了較大的應力作用，主要分為外部應力和內(nèi)部應力，當大分子間的作用力和相互維結(jié)力承受不住這種應力作用時，塑料件就會發(fā)生旭曲變形。外部應力導致的想曲變形此類翹曲變形主要為制件頂出變形，產(chǎn)生的原因為模

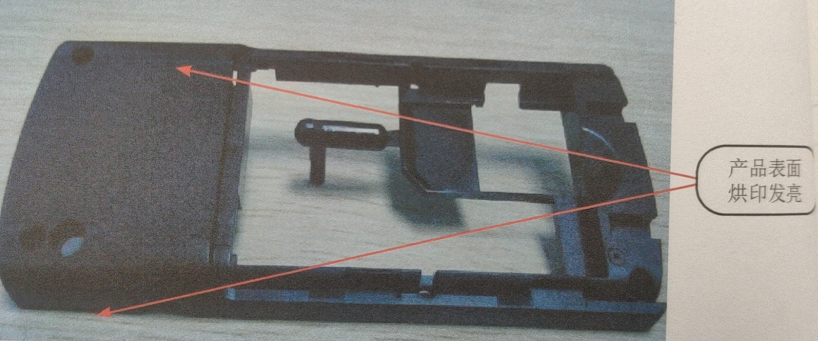

注塑塑料產(chǎn)品表面烘印發(fā)亮的分析和解決

現(xiàn)象：塑料制品表面為細紋面，在成型中由于氣體沒有完全排出而導致產(chǎn)品表面烘印發(fā)亮難改善，不能滿足品質(zhì)要求。產(chǎn)品物征：材料: ABS+PCHI-1001BN顏色 :黑色產(chǎn)品重(單件):5.68g水口重:11.66g(4)不良原因分析不良原因分析：①塑料模具為1x2的機殼，模具流道較長，進膠口方式為點入進膠，熔料流至進膠口附近，由于速度慢及壓力

塑料模具加工的使用條件是什么？

塑料件注塑加工，塑料模具加工首要用于成型塑料注塑加工成品。依據(jù)成型辦法的不-樣，可分為注塑模、緊縮模、 壓注模、 擠出模和氣動成型模等。塑料模具加工的作業(yè)條件：多見塑料成型模具加作業(yè)業(yè)示意圖。塑料模的首要作業(yè)零件是成型零件，如凸模、凹模、 型芯、鑲塊、成型桿和成型環(huán)等，構(gòu)成
